封头开孔

快速开始

欢迎使用 HoleGen3D 封头开孔系统！本指南将带您快速上手封头参数化设计和开孔操作。

🚀 通过选择一个封头类型开始

1. 新建一个封头（椭圆封头）

在 Solidworks 右侧任务面板中，找到 HoleGen3D 插件，点击「新建封头」按钮开始创建。

💡 提示：椭圆封头是最常用的封头类型，适用于大多数压力容器设计场景。

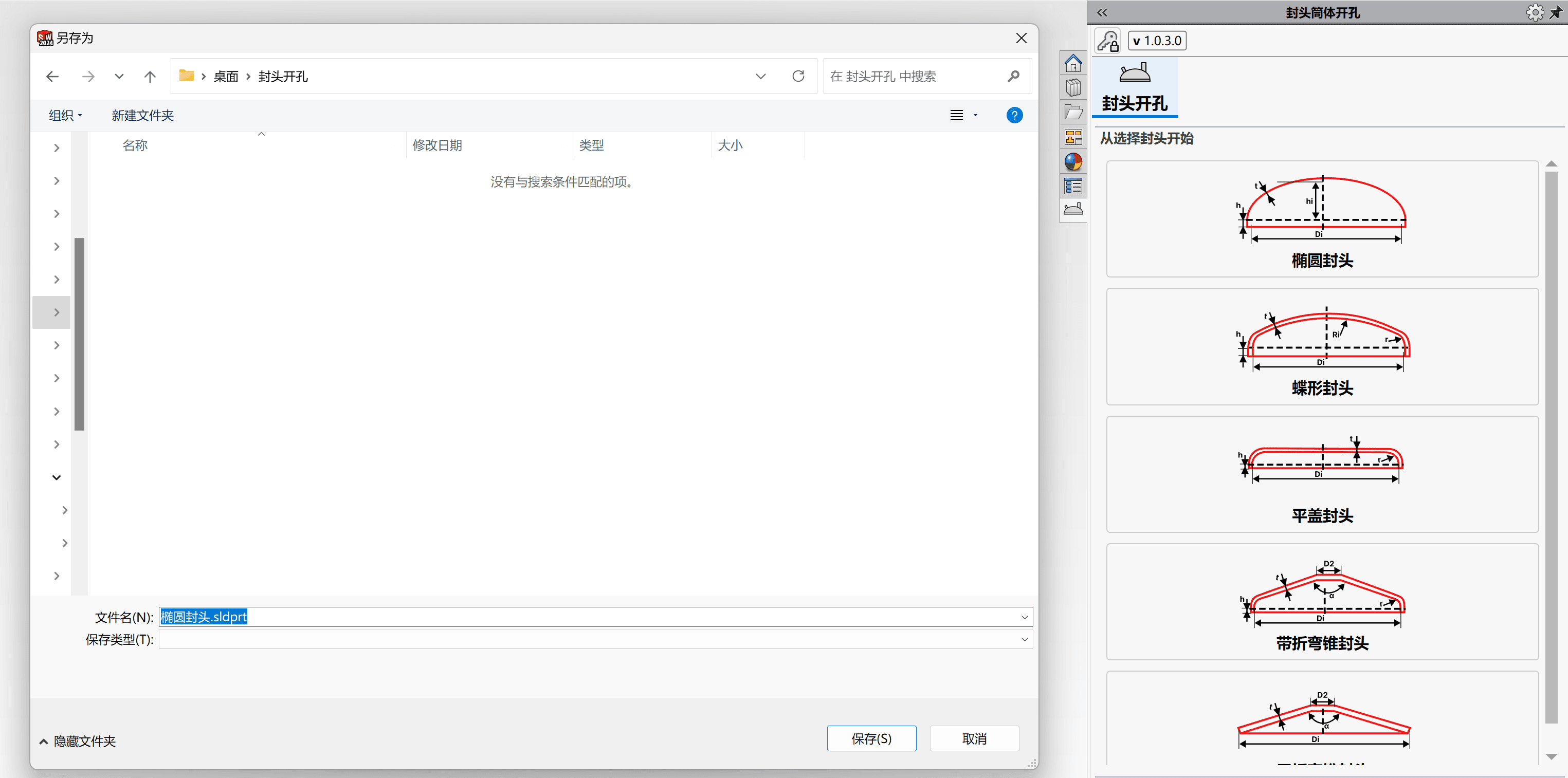

2. 选择保存位置

• 选择合适的文件保存路径
• 建议使用有意义的文件名，如：椭圆封头_DN1000_2024
• 确保路径中不包含中文字符，避免兼容性问题

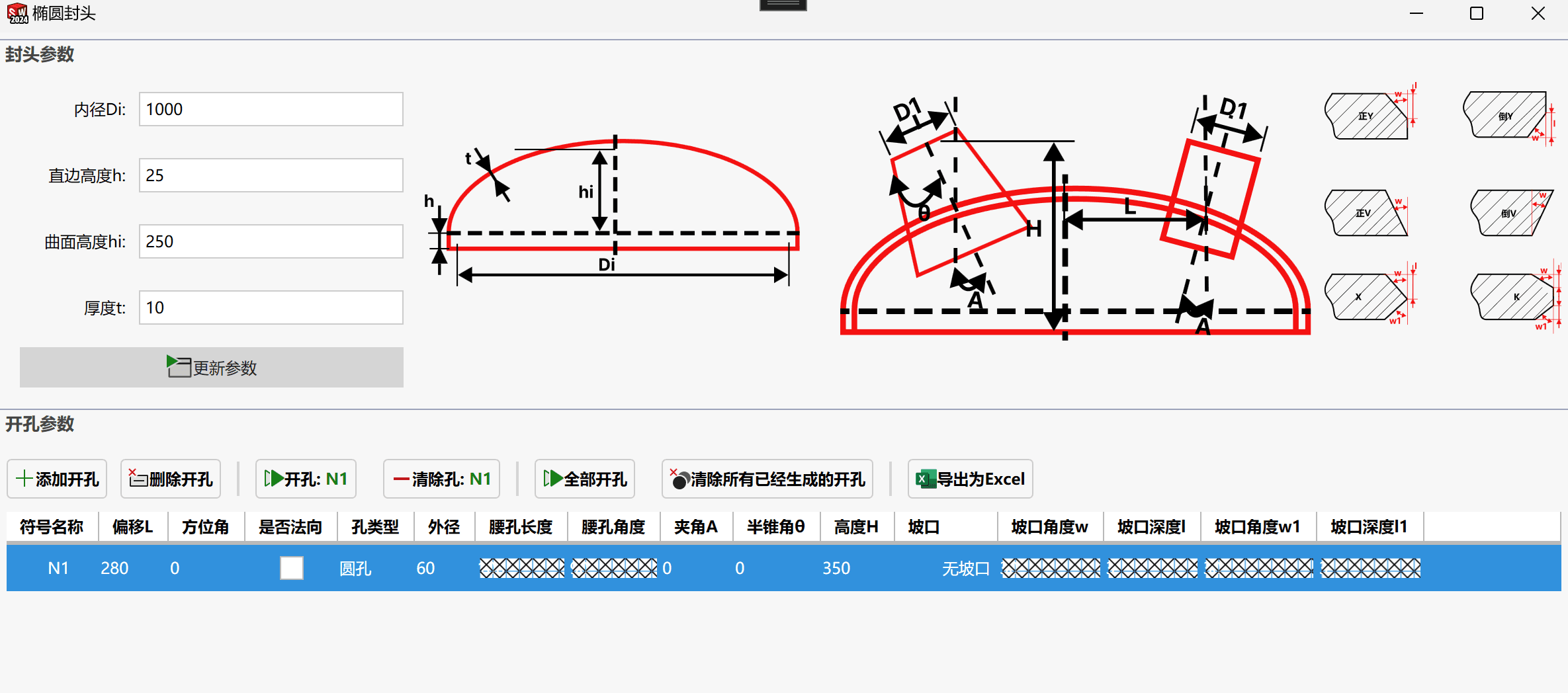

3. 调整封头参数

在参数设置面板中，您可以调整以下关键参数：

主要参数说明：

⚠️ 注意：参数修改后会自动重新计算封头几何形状，请确保参数符合相关标准要求。

4. 新建添加开孔

完成封头创建后，您可以添加各种类型的开孔：

开孔类型：

• 🔵 人孔 - 用于人员进出检修
• 🔵 手孔 - 用于手部操作检修
• 🔵 接管孔 - 用于管道连接
• 🔵 仪表孔 - 用于仪表安装

开孔步骤：

1. 点击「添加开孔」按钮
2. 选择开孔类型和规格
3. 设置开孔位置坐标
4. 选择坡口类型（如需要）
5. 确认参数并生成开孔

📋 操作流程总览

flowchart TD
    A[启动 Solidworks] --> B[打开 HoleGen3D 插件]
    B --> C[新建封头]
    C --> D[设置封头参数]
    D --> E[保存封头文件]
    E --> F[添加开孔]
    F --> G[设置开孔参数]
    G --> H[生成最终模型]

🎯 最佳实践

✅ 推荐做法

• 在开始设计前，确认所有技术要求和标准规范
• 使用标准化的文件命名规则
• 定期保存工作进度
• 开孔前仔细检查封头参数

❌ 避免事项

• 不要在参数未确认的情况下添加开孔
• 避免频繁修改基础参数
• 不要忽略材料和厚度的匹配关系

封头分类

标准封头类型
